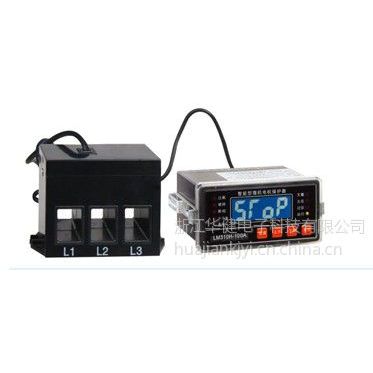

MMP-5000L2低压电动机保护器

MMP-5000L低压电动机保护测控装置是结合电力自动化的发展趋势与国内电网特点而开发出来的，适用于低压380V系统，满足用户对低压电动机保护的需求。

MMP-5000L采用高集成度的高速处理器进行数据采集、处理，在实现传统的低压电动机保护功能的基础上，融入测控、计量、中文显示和通讯功能，真正实现数字化，智能化，网络化，保护和测控于一体，为工业生产过程控制提供了更***现场保护和测控。

MMP-5000L具有体积小，重量轻、功能强大，可靠性高、配置灵活，外形美观、安装方便等特点，特别适合于就地安装在操作箱、开关柜和抽屉柜上。

     产品特点

■集全面的电动机数字保护、综合电量测量及启停控制、运行状态监视、远方参数设置、保护动作记录及网络通讯、模拟量输出（选配）于一体。

■采用中文汉字液晶显示界面，良好的人机交互界面，使操作更加简单；

■具有短路保护、堵转保护、定时限过负荷保护、轻载保护、反时限过负荷保护、接地保护、三相电流不平衡保护、断相保护、欠压保护、过压保护、起动时间过长保护、工艺联锁跳闸，***电动机***运行。

■具有tE时间保护，适用于增安型电动机的数字保护。符合有关增安型防爆电动机过载保护的规程（GB3836.3‐2000）。

■具有晃电自起动功能，可以实现电机的分批再启动。

■具有启停控制功能，支持直接启动、自耦降压启动、串电阻启动、星三角启动、双向可逆启动。电动机的启停操作可通过面板、就地DI、远方DI、远方通讯等方式进行。

■超小型化设计，可就地安装在操作箱、控制台和各种开关柜、抽屉柜上（MNS、GCS、GCK、GGD等）。主体采用标准TS-35导轨安装。显示采用开孔安装,开孔尺寸为90x45mm,屏后尺寸仅90x45x44mm。

■配备专用小型穿心式电流互感器（160A以下），对于小功率电动机可免去外部CT，节省成本。

■12路开关量输入监测，且有64个SOE事件记录功能，包括时间的类型、动作发生时间，事件记录可通讯上传，便于故障分析事件原因（事件记录数量可扩充）。如果选配无时钟SOE版本，则只有10个SOE记录，并且不记录发生时间。

■5路继电器智能化控制输出，实现保护控制接触器输出、跳断路器输出、报警输出及其它遥控功能。

■可选2路模拟量输出功能，满足用户更多需求。

■实现三相全电量测量，三相电流、线电压、功率因数、有功功率、无功功率、视在功率、有功电能、无功电能等多种测量值既可以就地在LCD液晶面板上显示，也可远传至监控主机。可以完全取代测量仪表、电能表、信号灯、热继电器等常规电器元件，减少柜内线缆及现场施工量。

■具有远方通讯功能。具有1路通讯口,采用RS-485接口和标准MODBUS规约，可以将测控信息、开关量状态和变位信息、保护动作信号、SOE事件内容、保护定值参数等上传至后台监控主机，构成电机马达控制中心，实现远方的集中管理和监控。
